我公司生产的层流天花装置是根据国内外的阻漏层技术，依托手术室洁净送风天花以及零压密封两项专利技术制造出来的新一代洁净送风天花装置，使用本设备可合理分布手术室内的气流，有效保证室内的洁净度（送风面100级）。可广泛应用于医院洁净手术室、洁净病房、洁净动物房等项目。

我司的层流天花产品主要包括：手术室层流送风天花和ICU病房送风天花等，统称为医用洁净层流天花。

一手术室层流送风天花

手术室层流送风天花是在阻漏层理论的指导下开发的，是新代手术室送风末端装置。阻漏层是一个全新的概念，阻漏层理论将使高效过滤器放在末端的做法更加完善，阻漏层的运用成为洁净室的新型气流分布方式的核心。医用洁净层流天花由高效过滤器箱、送风静压箱、阻漏层送风口以及连接高效过滤器箱和送风静压箱的风管组成。

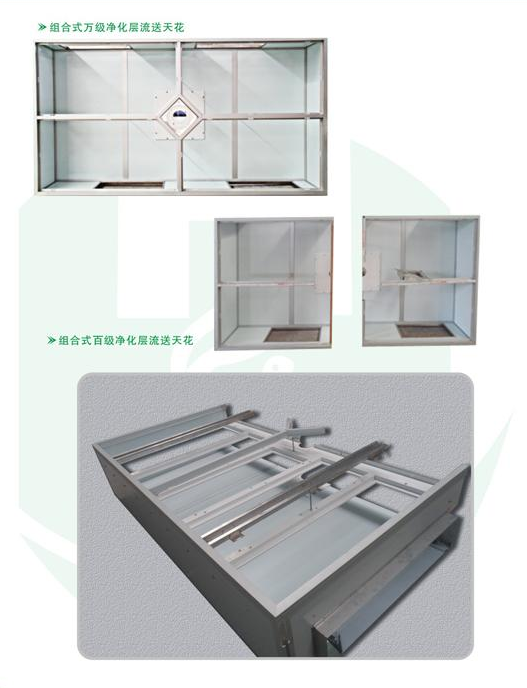

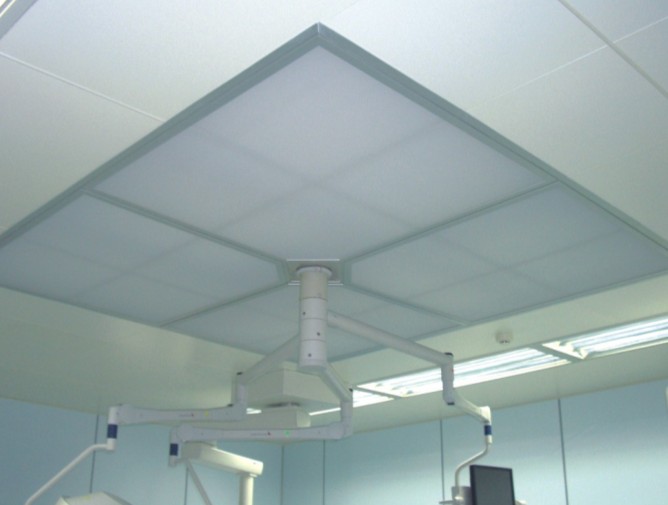

手术室层流送风天花特别适用于手术室送风系统，尺寸为：2600×2400（mm×mm），由四块（尺寸为1400×1100、1400×1100、1300×1200、1300×1200）拼装而成,高度为500mm。医用洁净层流天花的尺寸可以根据工程实际情况进行调整。

我司生产的层流送风天花按不同的净化级别要求，采用不同的送风模式，将洁净、衡定、柔和的空气送入室内，使整体手术室都笼罩在洁净空气之下，以国家标准为根据，并依据手术室的大小、形状而设计的加压风箱结合特殊系数的阻尼纲层，能有效地控制手术室手术区域上的送风流速，令空气能柔和而又均匀地向下吹送，既能保持层流保持洁净效果，又不至于风速过大造成灰尘二次飞扬。

手术室层流送风天花技术参数说明：

型号/参数	Ⅰ型	Ⅱ型	Ⅲ型
过滤效率	99.99%
出风风速(m/s)	0.45	0.3	0.23
送风面尺寸(mm)	2600×2400	2600×1800	2600×1400
外形尺寸(mm)	2680×2480×450	2680×1880×450	2680×1480×450
高效过滤器规格数量	630×580×220×16只	630×580×220×12只	630×680×220×8只
使用场合	Ⅰ级特别洁净手术室	Ⅱ级标准洁净手术室	Ⅲ级一般洁净手术室

二 ICU病房送风天花

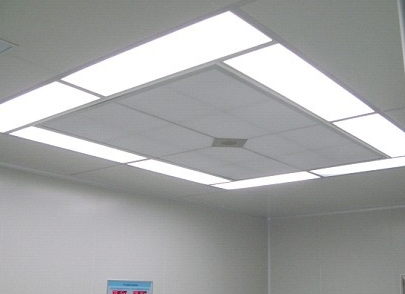

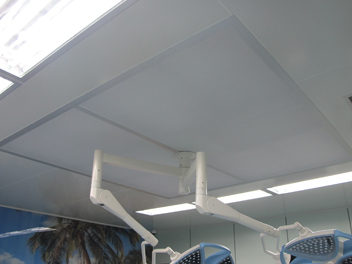

全新第二代德国FFA技术ICU病房送风天花是在第三代产品基础研发出来层流天花系统。具有更好的层流及照明效果，更适合洁净手术层流效果。

有垂直送风及侧面模式，铝合金型材边框制作，箱体采用1.2mm厚白色哑光PU喷塑电解钢板。箱体内壁四角及铝合金边框可以根据客乒需要加工成小于R80mm圆弧过渡，杜绝死角，不易滋生细菌。箱体中可根据需要设置气密性净化灯带，即有层流效果，又可照明；粤内嵌入环岛整体式净化灯带相配合，使整个ICU病房光照度均匀，解决了老款安装在大型ICU病房中，光照度不均匀的不利因素。阻尼层均流，采用铝合金扣压式装配，不得使用螺钉装配，以便于更换及维护。

中间带中速气流补偿装置采用2.0mm厚的拉丝防锈铝板制作，完全杜绝第一代层流天花因为无影灯阻挠而中心位置气流减弱而影响层流效果；进口阻尼层流微孔均流送风。层流送风天花是采用空气洁净技术对微生物污染采取程度不同的控制，达到控制空间环境中空气洁净度适于各类手术之要求；并提供适宜的温、湿度，创造一个洁净舒适的修养空间环境。

我司层流送风天花特点

（一）气流均匀性

医用洁净层流天花的均匀性通过计算送风断面及其距离地面800mm的投影面的乱流度来体现，乱流度通过统计各断面各测点的风速计算确定。乱流度越小表明气流分布越均匀，乱流度以不大于0.3为宜。医用洁净层流天花的送风速度在0.396m/s时工作断面的平均风速就已经达到0.25m/s了；在送风速度0.396-0.462m/s时送风面乱流度为0.096-0.080之间，工作面乱流度为0.266-0.202之间，比常规的局部百级送风装置的送风面乱流度小很多，满足文献2对乱流度的要求，能实现均匀送风。

乱流度-频率特性表1

频率 (HZ)	44	45	46	47	48	49	50
送风面 乱流度	0.096	0.093	0.093	0.089	0.089	0.084	0.080
工作面 乱流度	0.266	0.245	0.232	0.227	0.208	0.199	0.202
送风面 平均速度（m/s）	0.396	0.414	0.424	0.431	0.443	0.452	0.462
工作面 平均速度 （m/s）	0.250	0.264	0.270	0.272	0.281	0.300	0.322

（二）抗干扰性

由于该实验室是一个独立的单元，其周围未设辅助用房，周围即为大气尘环境，再加上实验时实验室内外存在温差，当把实验室的门打开时，由于温差的作用使实验室内外的空气出现对流现象，这种对流会在门的断面上形成一定的风速，对实验室内的空气造成污染。为了了解这样的污染会给实验室的浓度场带来多大影响,本实验测试了在开门的状态下门到主流区之间的区域的浓度场和主流区、周边区的浓度场。门到主流区之间的区域的测点布置见图6。选择了44HZ、47HZ、50 HZ三个频率进行了测试。由门外400mm到主流区内200mm共布置了7个测点，加上室外一共是8个测点，每个测点测试6分钟，记录6个数据，计算其平均值。

开门状态门到主流区之间的测点含尘浓度表2

测      点			室外	1	2	3	4	5	6	7
含尘浓度(个/l)	44 HZ	≥0.5um	5574	5340	2560	145.7	90.46	1.826	0.000	0.059
		≥5.0um	7.538	3.769	3.828	0.294	0.118	0.000	0.000	0.000
	47 HZ	≥0.5um	4672	4033	1932	22.38	3.946	0.589	0.059	0.000
		≥5.0um	3.122	2.061	1.531	0.000	0.000	0.000	0.000	0.000
	50 HZ	≥0.5um	21549	1667	477.1	13.72	3.121	0.353	0.059	0.000
		≥5.0um	5.654	4.652	1.649	0.000	0.000	0.000	0.000	0.000

从表2可看出，从室外到主流区的各点浓度值是逐渐下降的，污染空气的影响仅限于门附近的区域，测点3的含尘浓度就可以保持千级水平（Ⅰ级手术室的周边区是千级水平）。从图5中可以看出图中的三条曲线在测点3以后几乎是重合的；从室外到测点3之间的曲线的斜率是很大的，说明实验室的抵抗外部污染空气的入侵能力是很强的。

我司层流天花特点分析

（一）因满布比大而均匀

医用洁净层流天花的洁净气流满布比大于以高效过滤器作为气流末端的分布装置的满布比。以Ⅰ级手术室为例，医用洁净层流天花的满布比可以达到93.75%，而以高效过滤器作为气流末端的分布装置的满布比为80%左右。由于满布比的提高，医用洁净层流天花的单向流特性得到了大大的改善。

（二）抗干扰能力强

医用洁净层流天花采用了集中送风保护重点的手术区，通过一定风速的送风保证各区域的洁净度满足“规范”要求，具有很强的抗干扰能力。以Ⅰ级手术室为例，送风面积为6.24┫（2600mm×2400mm），比国外德国工业标准DIN1946/4（2008.12）要求的10.24mm（3200mm×3200mm）的送风面积减少了39%，比德国工程师协会标准《医院建筑设施》VDI2167(2007)要求的9.0┫的送风面积减少了30%。

（三）能维持稳定的高洁净度

医用洁净层流天花所用的高效过滤器数量少于以高效过滤器作为气流末端的分布装置所用的高效过滤器数量。以Ⅰ级手术室（要求送风面积为2600×2400（mm×mm））为例，医用洁净层流天花只需要两个尺寸为800×500（mm×mm）的高效过滤器箱，每个高效过滤器箱内设置两个相当于6个常规高效过滤器的高效过滤器单元，而以高效过滤器作为气流末端的分布装置至少需要20个高效过滤器。由于高效过滤器数量减少了，因此医用洁净层流天花和以高效过滤器作为气流末端的分布装置相比，前者的高效过滤器泄漏的机率比后者就减小了，能将由于高效过滤器泄漏所造成的影响降低至原来的1/475，由于泄漏的几率减小了，因此也减少了检漏堵漏的麻烦，从而能维持稳定的高洁净度。

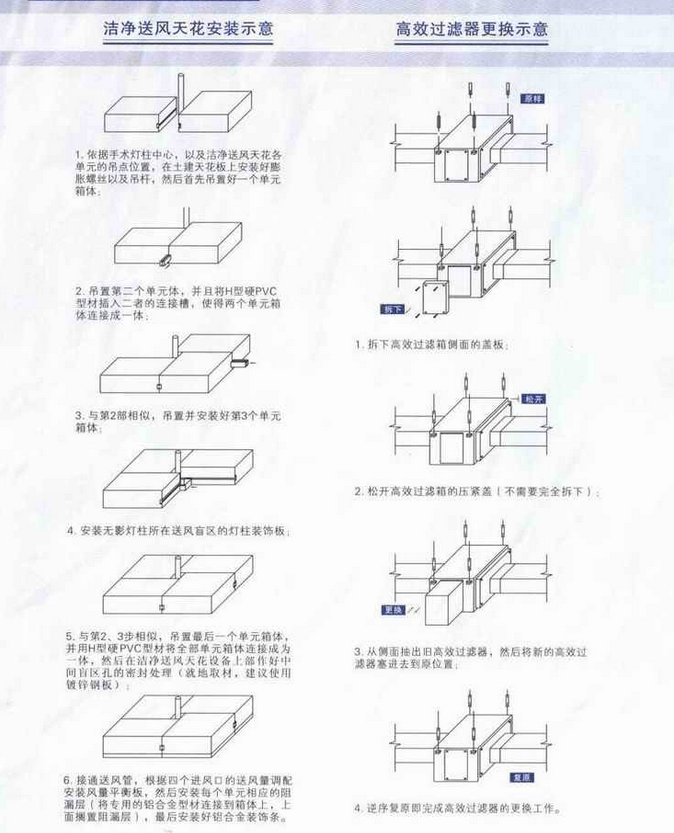

（四）免检漏并且安装方便

医用洁净层流天花采用了阻漏层理论，由4个单元拼装而成，由于按阻漏层理论可以变局部的漏（不仅是边框漏，还有滤芯漏）为整体的不漏，因此无需检漏且便于安装。

我司生产的医用洁净层流天花已成功的用于实际工程中，性能良好，外观优美。医用洁净层流天花从理论上和实践上改变了高效过滤器必须布置在末端的传统模式，进一步提高了气流均匀性、抗干扰能力。

我司层流天花测试结果

风量(m3/h)	9000			10100
工作面风速(m/s)	0.25			0.3
乱流度	0.27			0.2
手术区洁净度(q/l)	≥0.5um	最大值	0.06	≥0.5um	最大值	0.06
		统计值	0.07		统计值	0.07
	≥5.0um	最大值	0	≥5.0um	最大值	0
		统计值	0		统计值	0
周边区洁净度(q/l)	≥0.5um	最大值	0.94	≥0.5um	最大值	0.59
		统计值	0.57		统计值	0.27
	≥5.0um	最大值	0	≥5.0um	最大值	0
		统计值	0		统计值	0
