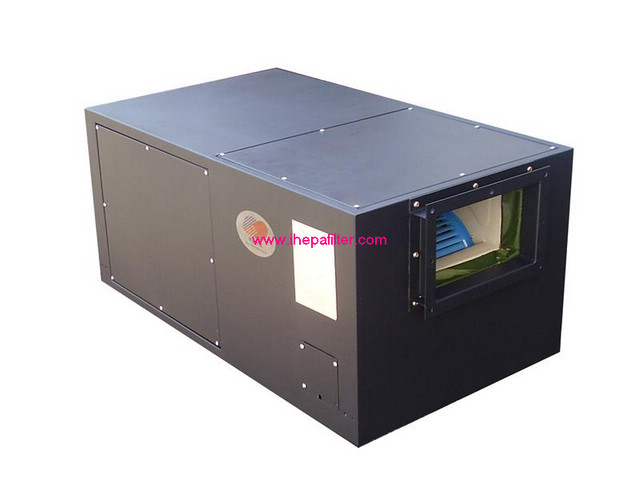

活性炭过滤箱|活性炭空气过滤箱

活性炭过滤箱又叫活性炭空气过滤箱具有所有活性炭过滤器的共同优势，可以灵活选择化学吸附剂以及化学吸附剂的组合，而且占用空间小，操作更简便，可以有效地节约维护成本，提高空气质量等。活性炭过滤箱内部所采用活性炭过滤器的化学吸附剂能够广泛去除各类气相污染物分子，而且能根据特定的处理对象选择不同的吸附剂组合，因此适用性更加广泛、具体。并且能够根据所需控制的气相污染物分子灵活的设计。

活性炭过滤箱特点：

◎整体安装

活性炭过滤系统整体组装好后出货，不存在现场组装。

◎结构结实

不锈钢框架，不锈钢PU面板，U型加强导轨结构，使用寿命长。

◎规格设计灵活

可以完全根据客户实际情况的设计。

◎模块化设计

化学吸附剂模块的材料是1.0毫米的不锈钢穿孔板，每个模块都能够像抽屉一样自由的安装拆卸。

◎密封性好

所有的门都从正面用氯丁（二烯）橡胶密封条密封，吸附剂抽屉导轨使用尼龙密封条密封，所有的连接部位使用硅胶密封剂密封。

◎维护简便

结实耐用的侧门以及抽屉式吸附剂模块都使得检查和更换十分简便。

◎技术测试

定期免费检测化学吸附剂的活性程度，为用户提供准确的吸附剂使用周期报告。

活性炭过滤箱应用组合(举例)

级数	配件
	商用办公楼	医院	纸浆和造纸厂
1	前置30%初效过滤器	前置30%初效过滤器	前置30%初效过滤器
2	90%前置中效过滤器	90%前置中效过滤器	90%前置中效过滤器
3	箱式活性炭过滤器	箱式活性炭过滤器	箱式活性炭过滤器
4	颗粒活性炭过滤器	颗粒活性炭过滤器	箱式活性炭过滤器
5	后置30%初效过滤器	后置30%初效过滤器	后置30%初效过滤器
6		后置99.9%高效过滤器

实际可根据客户需求进行组配。

表1：规格

型号	风量			A		B		C双级		D		E		重量
	cfm	m3/hr		in	mm	in	mm	in	mm	in	mm	in	mm	lb	kg
102	1000	1700	26		660	18	457	72	1829	22	559	14	356	340	154
104	2000	3400	50		1270	18	457	72	1829	46	1168	14	356	650	295
202	2000	3400	26		660	30	762	72	1829	22	559	26	660	600	272
204	4000	6800	50		1270	30	762	72	1829	46	1168	26	660	1100	499
402	4000	6800	26		660	54	1372	72	1829	22	559	50	1270	1100	499
404	8000	13600	50		1270	54	1372	72	1829	46	1168	50	1270	2100	953
406	12000	20400	74		1880	54	1372	72	1829	70	1778	50	1270	3100	1407
408	16000	27200	98		2489	54	1372	72	1829	94	2388	50	1270	4050	1839
604	12000	20400	50		1270	78	1981	72	1829	46	1168	74	1880	3100	1407
606	18000	30600	74		1880	78	1981	72	1829	70	1778	74	1880	4550	2066

***以上机组重量不含化学吸附剂重量，吸附级重量参见表2计算。

以上规格都是估计值。外形尺寸、吸附剂模块组合、特殊配件、以及容量要求等等均可根据客户实际需求定制。

表2：USAH化学吸附剂容量
型号	每级过滤器数量
	化学过滤模块数	吸附剂容量		化学过滤模块数	吸附剂容量
		Cu.ft.	Liter		Cu.ft.	Liter
102	2	2	57	1	1	28
104	4	3	85	2	2	57
106	6	4	113	3	3	85
108	8	5	142	4	4	113
202	4	3	85	2	2	57
204	8	5	142	4	4	113
206	12	8	226	6	6	170
208	16	10	283	8	8	226
302	6	4	113	3	3	85
304	12	8	226	6	6	170
306	18	11	311	9	9	255
308	24	15	425	12	12	340
402	8	5	142	4	4	113
404	16	10	283	8	8	226
406	24	15	425	12	12	340
408	32	20	566	16	16	453
502	10	6	170	5	5	142
504	20	12	340	10	10	283
506	30	18	509	15	15	425
508	40	24	679	20	20	566
602	12	8	226	6	6	170
604	24	15	425	12	12	340
606	36	22	623	18	18	509
608	48	29	821	24	24	679

滤料重量= [滤料密度] x容积x化学过滤级数

密: CM-1000 = 50 lb./ft3（800 kg/m3）

CM-3000 = 30 lb./ft3（480 kg/m3）

CM-7000 = 45 lb./ft3（720 kg/m3）

CM-9000 = 36 lb./ft3（576 kg/m3）

表3：风量

风量
型号	250FPM		373FPM		500FPM
	CFM	m3/hr	CFM	m3/hr	CFM	m3/hr
102	500	850	750	1275	1000	1700
104	1000	1700	1500	2550	2000	3400
106	1500	2550	2250	3825	3000	5100
108	2000	3400	3000	5100	4000	6800
202	1000	1700	1500	2550	2000	3400
204	2000	3400	3000	5100	4000	6800
206	3000	5100	4500	7650	6000	10200
208	4000	6800	6000	10200	8000	13600
302	1500	2550	2250	3825	3000	5100
304	3000	5100	4500	7650	6000	10200
306	4500	7650	6750	11475	9000	15300
308	6000	10200	9000	15300	12000	20400
402	2000	3400	3000	5100	4000	6800
404	4000	6800	6000	10200	8000	13600
406	6000	10200	9000	15300	12000	20400
408	8000	13600	12000	20400	16000	27200
502	2500	4250	3750	6375	5000	8500
504	5000	8500	7500	12750	10000	17000
506	7500	12750	11250	19125	15000	25500
508	10000	17000	15000	25500	20000	34000
602	3000	5100	4500	7650	6000	10200
604	6000	10200	9000	15300	12000	20400
606	9000	15300	13500	22950	18000	30600
608	12000	20400	18000	30600	24000	40800
808	16000	27200	24000	40800	32000	54400

表4：阻力

过滤器		不同风速时静压
型号	MODEL NO.	150FPM		200 FPM		250 FPM		300 FPM		400 FPM		500 FPM
		IWG	pa	IWG	pa	IWG	pa	IWG	pa	IWG	pa	IWG	pa
初效过滤器	P20	0.02	5	0.03	7	0.04	10	0.06	15	0.11	27	0.17	42
	P30	0.08	20	0.10	25	0.12	30	0.14	35	0.18	45	0.24	60
中效过滤器	P60	0.09	22	0.12	30	0.15	37	0.18	45	0.24	60	0.30	75
	P90	0.22	55	0.28	70	0.35	87	0.43	107	0.59	147	—	—
	P95	0.27	67	0.33	82	0.40	100	0.48	120	0.64	159	—	—
	P90	0.15	37	0.23	57	0.28	70	0.34	85	0.44	110	0.55	137
	P95	0.25	62	0.33	82	0.38	95	0.44	110	0.54	134	0.65	162
高效过滤器	H95	0.28	70	0.36	90	0.45	112	0.55	137	0.75	187	1.00	249
	H99.9	0.35	87	0.45	112	0.65	162	0.80	199	1.10	274	1.40	349
吸附剂模块	MM-18	0.06	15	0.09	22	0.12	30	0.17	42	0.27	67	0.39	97
	MM-12D	0.40	100	0.65	162	0.85	212	—	—	—	—	—	—
NOTE:以上压力点为在MM-18、MM-12D模块中使用CM-1000。如使用CM-9000，应再乘以1.25的系数。
