一、活性炭净化装置概述

活性炭净化装置又叫活性炭吸附塔净化装置，是一种高效率经济实用型有机废气的净化与治理装置。它结构简单、维护管理方便、能耗少、运转平稳、故障率低、吸附能力强、净化效率高、预处理等附属配套装置齐全、应用范围广、环境认可等优点。

  在废气处理设备中又称为活性炭吸附塔、活性炭吸附器、活性炭吸附装置。CL系列|活性炭吸附过滤器（塔）是我公司研制生产的一种废气过滤吸附异味的环保设备产品，活性炭吸附塔具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭具有去除甲醛、苯、TVOC等有害气体和消毒除臭等作用，活性炭吸附塔现广泛用于电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理，其中最适用于喷漆废气处理的净化。

活性炭净化装置能对苯、醇、酮、觯、酯、汽油类等有机溶剂的废气吸附回收，更适用于小风量高浓度的废气治理，因此喷涂、食品加工、印刷电路板、半导体制造、化工、电子、制皮业、乳胶制品业、造纸等行业均可选用。活性炭吸附设备主要是利用多孔性固体吸附剂活性炭具有吸附作用，能有效的牝除工业废气中的有机类污染物质和色味等。

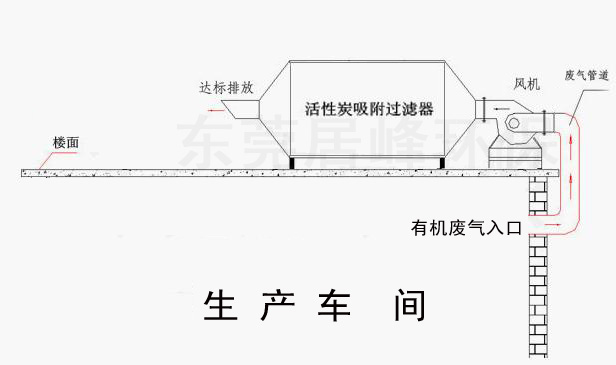

活性炭净化装置广泛应用于工业有机废气净化的末端处理，净化效果良好。气体经管道进入吸收塔后，在两个不同相界面之间产生扩散过程，扩散结束，气体被风机吸出并排放出去。

活性炭净化装置可设计为：弹匣式、横卧式、圆桶式。材质可采用SUS304、SS41、PP等制作。常用填充活性炭有椰壳及煤质活性炭，内部进行了防腐蚀处理，具有抗强酸碱及盐份的腐蚀，在长期运转使用状况下，不受其它因素氧化腐蚀。主结构体厚度须根据各型号及处理量确定，且具有足够补强，足以负担结构体及运转中所需之负荷，并提供必要之操作平台。

二、活性炭净化装置工作原理

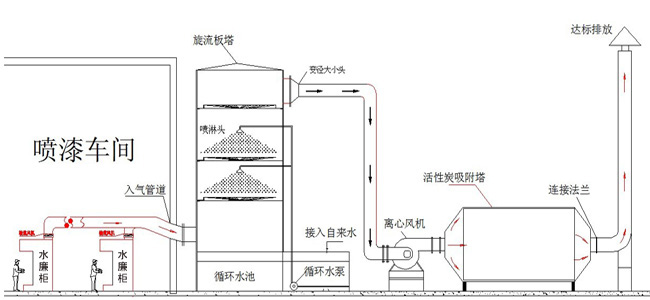

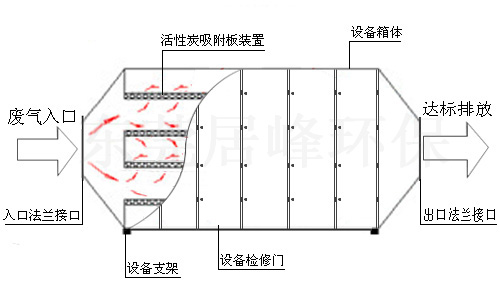

在系统主风机的作用下，废气从塔体进风口处进入吸附塔体内的气箱预处理设备或功能段，冷却降温、过滤除尘除油雾等之后，经过分配进入到塔体内的各吸附单元；利用高性能活性碳吸附剂固体本身的表面作用力将有机废气分子之吸附质吸引附着在吸附剂表面，经吸附后的干净气体透过吸附单元进入塔体内的净气室并汇集至出风口排出。

三、活性炭净化装置技术简介

活性炭是一种黑色粉状、粒状或丸状的无定形具有多孔的炭。主要成份为炭，还含有少量氧、氢、硫、氮、氯。也具有石墨那样的精细结构，只是晶粒较小，层层不规则堆积。具有较大的表面积（500～1000┫/克）。有很强的吸附能力，能在它的表面上吸附气体，液体或胶态固体。对于气、液的吸附可接近于活性炭本身的质量的。

其吸附作用是具有选择性，非极性物质比极性物质更易于吸附。在同一系列物质中，沸点越高的物质越容易被吸附，压越大、温度越低，浓度越高，吸附量越大，反之，减压、升温有利气体的解吸。

活性炭常用于气体的吸附、分离和提纯、溶剂的回收、糖液、油脂、甘油、药物的脱色剂，饮用水或冰箱的除臭剂，防毒面具的滤毒剂，还可用作催化剂或金属盐催化剂的截体。

当有机废气气体由风机提供动力，正压或负压进入塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质及气味从而被吸附，废气经活性炭吸附塔后，进入设备排尘系统，净化气体高空达标排放。

四、活性炭净化装置选型参数及选型原则

（1）活性炭净化装置选型的主要涉及参数为处理风量、过滤风速、气体温度、废气浓度及成分等。具体可根据工艺设计的风量、气体温度、废气浓度的最高值，按略小于技术性能表中的数值为原则，选择对应的吸附塔型号，即为所需要的吸附设备型号。一般情况下吸附塔过滤风速≤0.4～0.6m/s，入口温度≤50℃，浓度≤300mg/m3，不含粉尘油雾等，当废气浓度较高的废气处理可考虑二级串联吸附；温度较高可考虑冷却降温处理装置；如废气中含颗粒型粉尘、油雾应选择配套的预处理装置或功能段，对含少量粉尘的设置初效过滤，过滤风速不应大于1.5～2m/s。综上所述活性炭有机废气吸附塔选型应根据其废气特性及其参数来综合考虑确定。

（2）吸附滤料，采用优质煤、椰壳、木为材质以先进的工艺设备精制而成。具有低灰、高强度、高吸附性等显著特征。本产品分为球状、柱状两大类，该产品具有高比表面积(1400-1800m2/g)，并可根据用户的实际需求控制产品孔径(20-50A0范围主要孔径比例40-60%)，中孔丰富、吸附能力强、强度高等特点适用于空气净化、溶剂回收（乙醇、乙二醇、正丙醇、异/正仲丁醇、氟里昂、正戊烷、正已烷、矿物溶剂、二甲苯、间甲苯、乙酸甲酯等酯类溶剂、酮类、苯、苯酚、汽油、甲苯、二硫化炭、酮等）硫化氢气体脱除。如用于有特殊要求场合时，须在定货前说明，另行选择滤料。

3、其它说明

注意设备塔型选择，常规为横卧式吸附塔，设备安装形式包括进、出风口的方向位置、爬梯的位置等均可按用户要求生产供货（请在定货时说明），如无要求本公司将按一般常规使用的安装型式生产供货。

活性炭净化装置产品优点：

①吸附效率高，适用面广；

②维护方便，无技术要求；

③能同时处理多种混合废气。

活性炭净化装置产品缺点：运行成本较高；

活性炭净化装置适用范围：

活性炭净化装置主要应用于：电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造及家具生产等行业的废气净化，其中最适用于喷漆废气的处理净化。

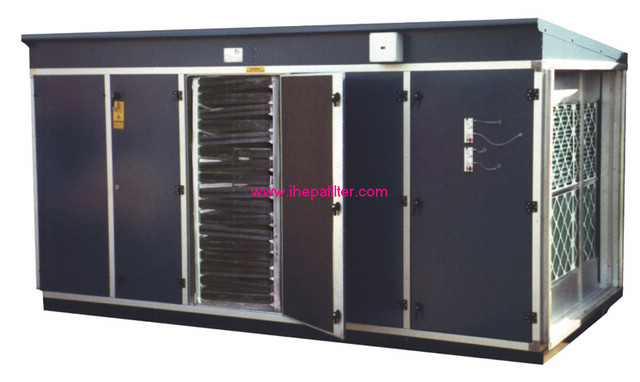

四、CL系列|型活性炭净化装置设备型号及参数

型号	处理风（m3/h）	活性炭(吨)	设备阻（pa）	重量（Kg）	吸附率（%）	外型尺寸（mm）
CL-1	5000	0.1-0.2	500~600	420	95	1800×1250×1500
CL-2	10000	0.2-0.3	500~600	550	95	2300×1250×1500
CL-3	15000	0.3-0.4	500~600	750	95	2800×1250×1500
CL-4	20000	0.4-0.5	500~600	900	95	3300×1250×1500
CL-5	25000	0.5-0.6	600~700	1080	95	3800×1250×1750
CL-6	30000	0.6-0.7	600~700	1200	95	4000×1250×2050
CL-7	35000	0.7-0.8	700~800	1450	95	4500×1250×2450
CL-8	40000	0.8-0.9	700~800	1750	95	4500×1500×2450

五、活性炭净化装置订货须知

我们提供的产品不含吸附塔三口（进气口、排气口、下料口）以外的部分。如离心通风机、废气管道、保温材料、排气烟囱、检测平台、电气电缆等供应及安装等，若用户需要，我们可以代为办理，费用另计。

1、供货范围

（1）活性炭净化装置本体一台（含设备基座等）

（2）优质吸附滤料一套

（3）电气控制柜一台（套）

（4）安全护栏、工作爬梯一台（套）

2、服务方式

（1）负责指导安装，质量检测和跟踪，培训岗位工人和相关技术人员。

（2）负责调试达标。

（3）建立长期服务网点，长期提供易损配备并随时到厂为用户解决相关问题并提供相关技术咨询。

（4）如我们样本中的定型产品不能满足工艺要求时，可根据用户提出的要求，对吸附塔进行特殊设计制造。

3、提供资料

（1）活性炭净化装置产品说明书

（2）活性炭净化装置使用说明书

（3）活性炭净化装置电控装置接线图

（4）活性炭净化装置电控装置使用说明书

（5）发货清单

（6）产品合格证书
