高效过滤网

高效过滤网主要分为有隔板高效过滤网、无隔板高效过滤网、耐高温高效过滤网，高效过滤网主要用于过滤0.3um以下的粉尘颗粒，作为各种过滤系统的末端过滤。

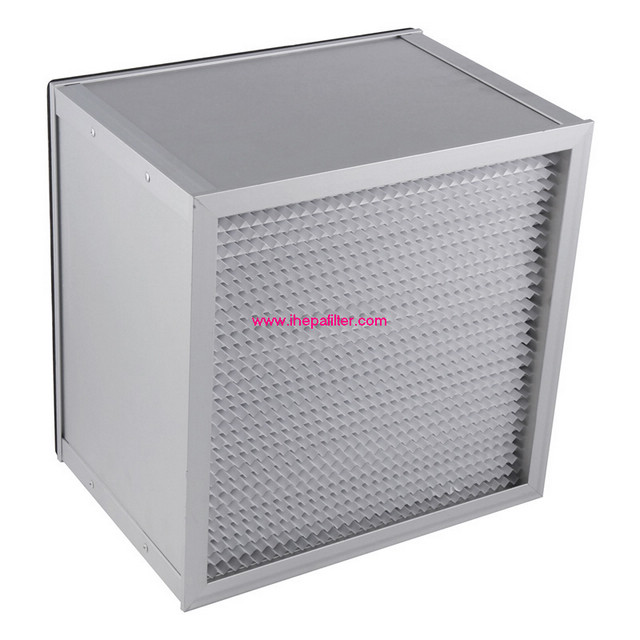

一 有隔板高效过滤网

常见隔板高效过滤网的代表规格是：484*484*220,320*320*220,630*630*220等。

有隔板高效过滤网结构：

1、选用超细玻璃纤维滤纸作滤料，保证高效率级?在额定风量的情况下可以达99.99 % at 0.3um。

2、最高温度：80℃，最高湿度：100%RH（非结雾状态）。

3、可提供120mm,150mm,220mm,290mm等其他多种厚度。

4、可以提供木框、镀锌铁框、铝框、不绣钢框。

5、分隔材可以提供铝隔板和纸隔板。

6、EN779级别：H10、H11、H12、H13、H14

7、DIN 53438阻燃标准：F1

8、终阻力：(建议)450Pa

9、最大风量：额定风量的125%

10、每台均经过严格测试

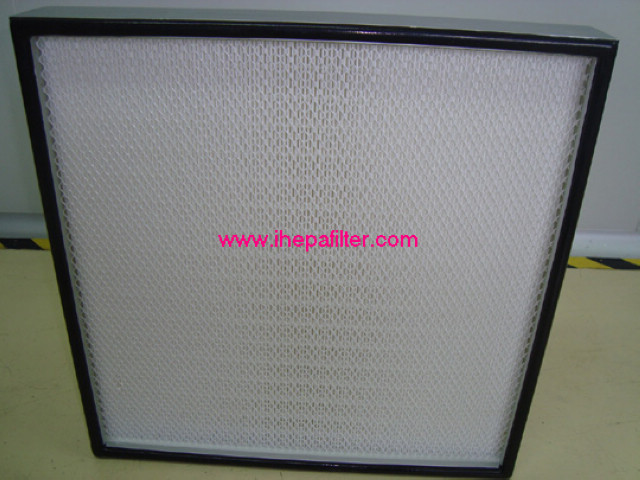

二 无隔板高效过滤网

无隔板高效过滤网是用超细玻璃纤维纸等制作而成,以热熔胶喷成均匀的胶线为分隔材，使滤料的过滤效果最大化，且风速均匀，外框为高强度的铝合金框，采用新型的过滤器专密封胶使过滤器极少出现泄漏，每台过滤器在出厂前经过严密的扫漏测试，从根本上杜绝出现泄漏。

无隔板高效过滤网特点

1、无缝密封技术，密封效果更好，更持久，不易泄露；

2、滤料双面带金属护网。

3、可提供50mm,70mm,90mm等其他多种厚度。

4、逐台镭射扫描计数MPPS效率：9999995%-99.999995%（EN1822）。

5、过滤等级：H10、H11、H12、H13、H14、U15、U16、U17、U18（EN1822）。

6、单面或双面金属保护，网单面或双面气密垫片。

7、湿度最高可达100 %RH，温度最高可达85℃。

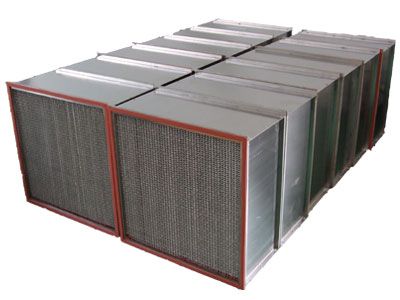

三 耐高温高效过滤网

耐高温高效过滤网特点：

为有隔板结构，滤材为耐高温超细玻璃纤维，隔板为定型良好、耐高温的铝箔，

外框为不锈钢框，用专用的耐高温硅胶密封而成，且每台在出厂前经过严密的扫漏测试

从根本上杜绝出现泄漏，过滤效率为99.99%。

耐高温高效过滤网结构：

滤材为耐高温超细玻璃纤维滤纸，确保其过滤效果，以专用的耐高温硅胶密封

以定型性良好且能耐受高温的铝箔为分隔材，使滤料的过滤效果最大化，且风速均匀，

外框可选用不锈钢框或铝合金框，密封垫片为耐高温硅胶气密垫片，确保在高温下的气密性。

耐高温高效过滤网品质检测：

符合欧洲规范EN1822 Class H11/H12/H13/H14；

符合美国规范IES RP-CC-001.3 TYPE A/B/C/D。

耐高温高效过滤网应用：

专用于电子、食品、制药等有烤炉或要求高温等需要高洁净的空气过滤系统的末端过滤，最高可耐受350度高温。

四 高效过滤网过滤效率:

HEPA高效过滤网

MPPS:≥95%(H11)        DOP:≥99.5%@0.3μm

MPPS:≥99.95%(H13)     DOP:≥99.99%@0.3μm

MPPS:≥99.995%（H14)   DOP:≥99.999%@0.3μm

ULPA超高效过滤网

MPPS:≥99.9995%(U15);       DOP:≥99.9995%@0.1~0.2μm

MPPS:≥99.99995%(U16);      DOP:≥99.99995%@0.1~0.2μm

MPPS:≥99.999995%(U17);     DOP:≥99.999995%@0.1~0.2μm

五 高效过滤网适用场所:

1、主要用于电子，半导体，精密机械，生物制药行业，医院，食品行业等对洁净度要求较高的民用或工业洁净场所中的末端过滤。

2、空调通风系统等的末端过滤。

3、结构紧凑的空气净化设备

4、可与FFU标准模数配套使用

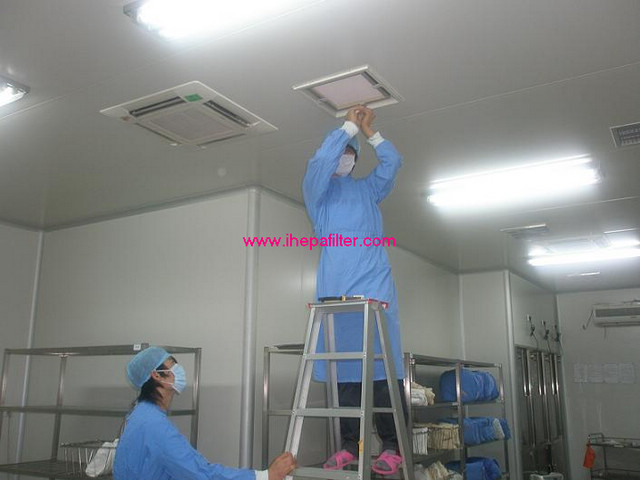

六 高效过滤网安装说明:

1、可配合多种品牌FFU安装于天花龙骨上或彩钢板吊顶上

2、高效过滤网需要在风管安装完毕，对室内进行试吹，并在风量及室内洁净度达到一定要求后再安装，以延长高效过滤网使用寿命

3、为保证高效过滤网的使用寿命，建议空气进入前，需经过不低于F8（比色法90%-95%）的预过滤

七 高效过滤网常识：

1、针对不同的粒径，高效过滤网的效率最高可达到99.999999%以上。

2、把过滤器的效率等级和洁净室的级别对应起来是不正确的，比如只要用了超高效过滤网就能达到100级甚至10级的洁净度，实际上这个观念不完全正确。高效过滤网是过滤系统的核心，但并不是包装洁净度的唯一条件。高效过滤网的效率道道要求至少必要条件之一，也是最容易实现的条件。而要达到洁净室的洁净度还应有更多其它的必要条件，如风速，换气次数，门窗的密封，人员进出的洁净控制等等许多方面。只有这些方面全部达标才能保证洁净室洁净度的要求，过滤器厂家只负责过滤器的达标，即过滤效率的合格。

3、高效过滤网作为各种空气过滤系统的末端过滤，作用尤为关键。要延长其使用寿命，

最有效的办法是将大粒径的微粒子挡在预过滤器中，初效过滤网的过滤效率为

G3-G4(比重法效率为80%-90%),中效过滤网的过滤效率为F5-F9(比色法效率为55%-95%)

且保证初中效过滤网的及时更换（初效更换周期为1-2个月，中效为3-4个月，

压损升高2-3倍设议更换）初中效过滤网更换方便，更换时无需停产。

八 高效过滤网技术参数：

有隔板高效过滤网技术参数:

外形尺寸（mm）	过滤面积（m）2	额定风量（ｍ3/h）	初阻力（Pa）	建议风量（ｍ3/h）	最大阻力（铝隔板）Pa
610×610×150	8.4	850	230	500-1000	1300
305×610×150	4.1	425	230	250-500	1300
915×610×150	12.6	1275	230	750-1400	1300
1219×610×150	16.8	1700	230	1000-1900	1300
610×610×292	17.0	1700	240	1000-1900	2200
305×610×292	8.5	850	240	500-900	2200
915×610×292	25.5	2550	235	1500-2800	2200
1220×610×292	34	3400	235	2000-3800	2200
320×320×220	5.3	425	235	300-425	2000
484×484×220	11.8	1000	235	600-1000	20000
630×630×220	20.3	1500	235	1000-1500	1800
1260×630×220	40.8	3000	230	2000-3000	1800

无隔板高效过滤网技术参数:

外形尺寸mm W×H×D	额定风量m3/h	容尘量 g	面风速 m/s	初阻力 Pa	终阻力 Pa	效率 0.1-0.2um
610×610×50	470	约450	0.35	≤170	400	99.9995%以上
915×610×50	700	约700	0.35
610×610×69	600	约650	0.45
915×610×69	900	约950	0.45
610×610×90	800	约800	0.6
1170×570×69	1200	约1100	0.6
1220×610×100	1600	约1600	0.6

耐高温高效过滤网技术参数:

外形尺寸 (mm)	过滤面积 (m2)		额定风量 (m3/h)		初阻力 (Pa)
宽×高×深	标准型	大风量型	标准型	大风量型	H10	H12	H13	H14
320×320×220	4.1	5.3	350	450	≤150	≤190	≤220	≤240
484×484×220	9.6	12.5	1000	1300
726×484×220	14.6	18.9	1500	2000
968×484×220	19.5	25.3	2000	2600
315×630×220	8.1	10.5	750	1000
630×630×220	16.5	21.4	1500	2000
945×630×220	24.9	32.4	2200	2900
1260×630×220	33.4	43.3	3000	4000
305×305×150	2.4	3.1	250	320
305×610×150	5.0	6.4	500	650
610×610×150	10.2	13.2	1000	1300
915×610×150	15.4	19.9	1500	2000
1219×610×150	20.6	26.6	2000	2600
305×610×292	10.1	13.3	1000	1300
610×610×292	20.9	27.2	2000	2700

注：各种类型高效过滤网均可根据用户需求非标订制。
