高效过滤网

高效过滤网主要分为有隔板高效过滤网、无隔板高效过滤网、耐高温高效过滤网,高效过滤网主要用于过滤0.3um以下的粉尘颗粒,作为各种过滤系统的末端过滤。

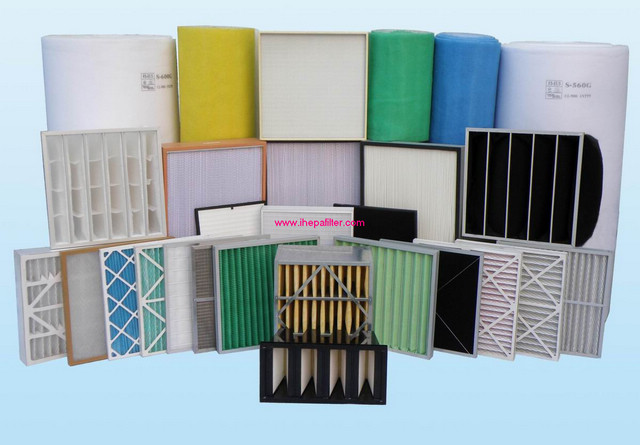

 高效过滤网

一 有隔板高效过滤网

常见隔板高效过滤网的代表规格是:484*484*220,320*320*220,630*630*220等。

有隔板高效过滤网结构:

1、选用超细玻璃纤维滤纸作滤料,保证高效率级?在额定风量的情况下可以达99.99 % at 0.3um。

2、最高温度:80℃,最高湿度:100%RH(非结雾状态)。

3、可提供120mm,150mm,220mm,290mm等其他多种厚度。

4、可以提供木框、镀锌铁框、铝框、不绣钢框。

5、分隔材可以提供铝隔板和纸隔板。

6、EN779级别:H10、H11、H12、H13、H14

7、DIN 53438阻燃标准:F1

8、终阻力:(建议)450Pa

9、最大风量:额定风量的125%

10、每台均经过严格测试

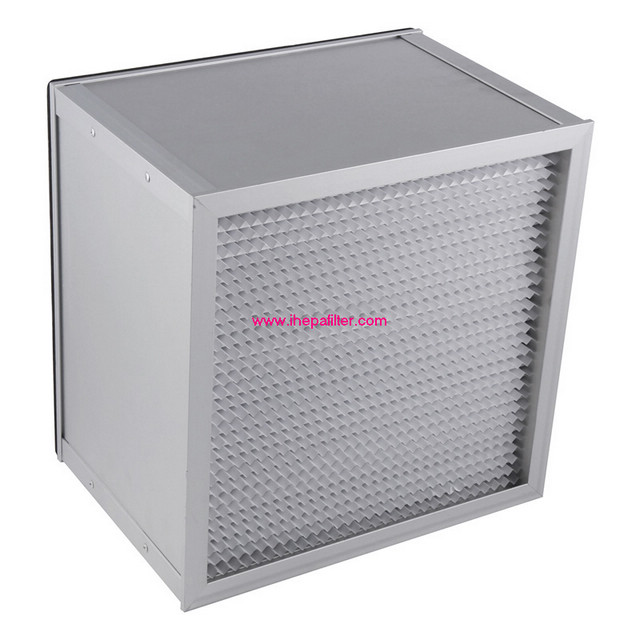

有隔板高效过滤网


二 无隔板高效过滤网

无隔板高效过滤网是用超细玻璃纤维纸等制作而成,以热熔胶喷成均匀的胶线为分隔材,使滤料的过滤效果最大化,且风速均匀,外框为高强度的铝合金框,采用新型的过滤器专密封胶使过滤器极少出现泄漏,每台过滤器在出厂前经过严密的扫漏测试,从根本上杜绝出现泄漏。


无隔板高效过滤网特点

1、无缝密封技术,密封效果更好,更持久,不易泄露;

2、滤料双面带金属护网。

3、可提供50mm,70mm,90mm等其他多种厚度。

4、逐台镭射扫描计数MPPS效率:9999995%-99.999995%(EN1822)。

5、过滤等级:H10、H11、H12、H13、H14、U15、U16、U17、U18(EN1822)。

6、单面或双面金属保护,网单面或双面气密垫片。

7、湿度最高可达100 %RH,温度最高可达85℃。

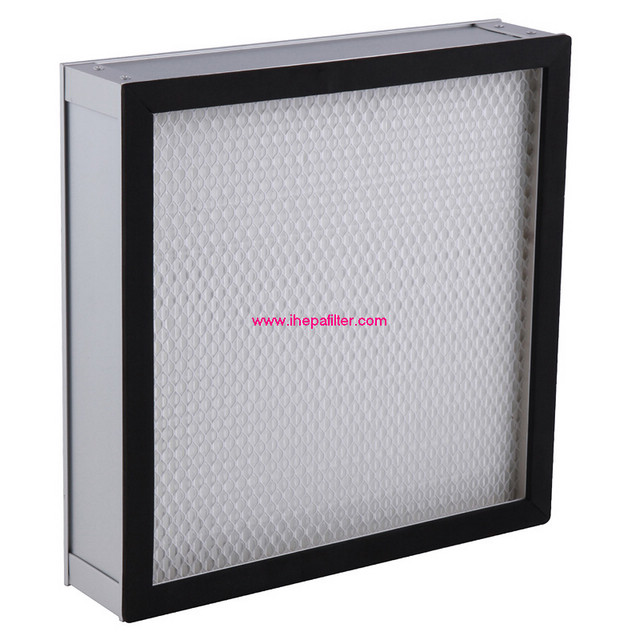

无隔板高效过滤网


三 耐高温高效过滤网

耐高温高效过滤网特点:

为有隔板结构,滤材为耐高温超细玻璃纤维,隔板为定型良好、耐高温的铝箔,

外框为不锈钢框,用专用的耐高温硅胶密封而成,且每台在出厂前经过严密的扫漏测试

从根本上杜绝出现泄漏,过滤效率为99.99%。

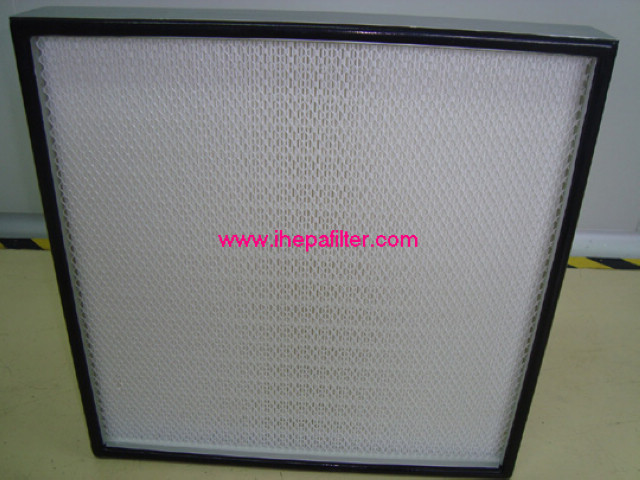

耐高温高效过滤网


耐高温高效过滤网结构:

滤材为耐高温超细玻璃纤维滤纸,确保其过滤效果,以专用的耐高温硅胶密封

以定型性良好且能耐受高温的铝箔为分隔材,使滤料的过滤效果最大化,且风速均匀,

外框可选用不锈钢框或铝合金框,密封垫片为耐高温硅胶气密垫片,确保在高温下的气密性。


耐高温高效过滤网品质检测:

符合欧洲规范EN1822 Class H11/H12/H13/H14;

符合美国规范IES RP-CC-001.3 TYPE A/B/C/D。


耐高温高效过滤网应用:

专用于电子、食品、制药等有烤炉或要求高温等需要高洁净的空气过滤系统的末端过滤,最高可耐受350度高温。


四 高效过滤网过滤效率:

HEPA高效过滤网

MPPS:≥95%(H11)        DOP:≥99.5%@0.3μm

MPPS:≥99.95%(H13)     DOP:≥99.99%@0.3μm

MPPS:≥99.995%(H14)   DOP:≥99.999%@0.3μm


ULPA超高效过滤网

MPPS:≥99.9995%(U15);       DOP:≥99.9995%@0.1~0.2μm

MPPS:≥99.99995%(U16);      DOP:≥99.99995%@0.1~0.2μm

MPPS:≥99.999995%(U17);     DOP:≥99.999995%@0.1~0.2μm


五 高效过滤网适用场所:

1、主要用于电子,半导体,精密机械,生物制药行业,医院,食品行业等对洁净度要求较高的民用或工业洁净场所中的末端过滤。

2、空调通风系统等的末端过滤。

3、结构紧凑的空气净化设备

4、可与FFU标准模数配套使用

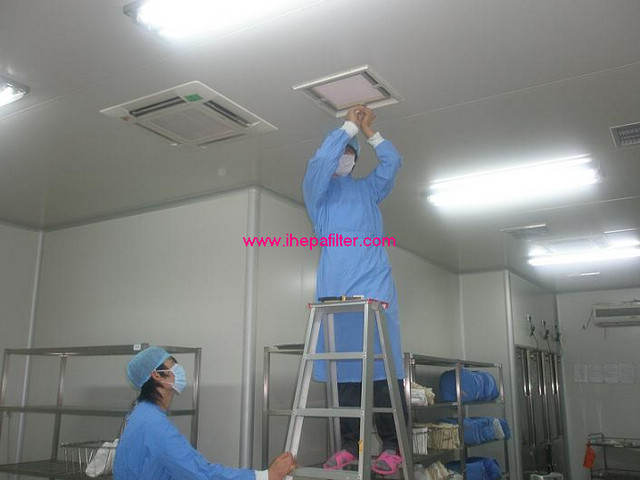

高效过滤网安装图解


六 高效过滤网安装说明:

1、可配合多种品牌FFU安装于天花龙骨上或彩钢板吊顶上

2、高效过滤网需要在风管安装完毕,对室内进行试吹,并在风量及室内洁净度达到一定要求后再安装,以延长高效过滤网使用寿命

3、为保证高效过滤网的使用寿命,建议空气进入前,需经过不低于F8(比色法90%-95%)的预过滤


七 高效过滤网常识:

1、针对不同的粒径,高效过滤网的效率最高可达到99.999999%以上。

2、把过滤器的效率等级和洁净室的级别对应起来是不正确的,比如只要用了超高效过滤网就能达到100级甚至10级的洁净度,实际上这个观念不完全正确。高效过滤网是过滤系统的核心,但并不是包装洁净度的唯一条件。高效过滤网的效率道道要求至少必要条件之一,也是最容易实现的条件。而要达到洁净室的洁净度还应有更多其它的必要条件,如风速,换气次数,门窗的密封,人员进出的洁净控制等等许多方面。只有这些方面全部达标才能保证洁净室洁净度的要求,过滤器厂家只负责过滤器的达标,即过滤效率的合格。

3、高效过滤网作为各种空气过滤系统的末端过滤,作用尤为关键。要延长其使用寿命,

最有效的办法是将大粒径的微粒子挡在预过滤器中,初效过滤网的过滤效率为

G3-G4(比重法效率为80%-90%),中效过滤网的过滤效率为F5-F9(比色法效率为55%-95%)

且保证初中效过滤网的及时更换(初效更换周期为1-2个月,中效为3-4个月,

压损升高2-3倍设议更换)初中效过滤网更换方便,更换时无需停产。

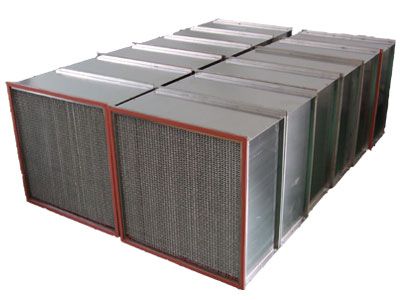

高效过滤网


八 高效过滤网技术参数:

有隔板高效过滤网技术参数:

外形尺寸(mm)

过滤面积(m)2

额定风量(m3/h)

初阻力(Pa)

建议风量(m3/h)

最大阻力(铝隔板)Pa

610×610×150

8.4

850

230

500-1000

1300

305×610×150

4.1

425

230

250-500

1300

915×610×150

12.6

1275

230

750-1400

1300

1219×610×150

16.8

1700

230

1000-1900

1300

610×610×292

17.0

1700

240

1000-1900

2200

305×610×292

8.5

850

240

500-900

2200

915×610×292

25.5

2550

235

1500-2800

2200

1220×610×292

34

3400

235

2000-3800

2200

320×320×220

5.3

425

235

300-425

2000

484×484×220

11.8

1000

235

600-1000

20000

630×630×220

20.3

1500

235

1000-1500

1800

1260×630×220

40.8

3000

230

2000-3000

1800


无隔板高效过滤网技术参数:

外形尺寸mm
W×H×D

额定风量m3/h

容尘量
g

面风速
m/s

初阻力
Pa

终阻力
Pa

效率
0.1-0.2um

610×610×50

470

约450

0.35

    ≤170

    400

 99.9995%以上

915×610×50

700

约700

0.35

610×610×69

600

约650

0.45

915×610×69

900

约950

0.45

610×610×90

800

约800

0.6

1170×570×69

1200

约1100

0.6

1220×610×100

1600

约1600

0.6


耐高温高效过滤网技术参数:

外形尺寸
(mm)

过滤面积
(m2)

额定风量
(m3/h)

初阻力
(Pa)

宽×高×深

标准型

大风量型

标准型

大风量型

H10

H12

H13

H14

320×320×220

4.1

5.3

350

450

≤150

≤190

≤220

≤240

484×484×220

9.6

12.5

1000

1300

726×484×220

14.6

18.9

1500

2000

968×484×220

19.5

25.3

2000

2600

315×630×220

8.1

10.5

750

1000

630×630×220

16.5

21.4

1500

2000

945×630×220

24.9

32.4

2200

2900

1260×630×220

33.4

43.3

3000

4000

305×305×150

2.4

3.1

250

320

305×610×150

5.0

6.4

500

650

610×610×150

10.2

13.2

1000

1300

915×610×150

15.4

19.9

1500

2000

1219×610×150

20.6

26.6

2000

2600

305×610×292

10.1

13.3

1000

1300

610×610×292

20.9

27.2

2000

2700

注:各种类型高效过滤网均可根据用户需求非标订制。
