中效过滤网

中效过滤网的结构形式有:袋式、框式、组合式等中效过滤网,日常使用中一般分为袋式中效过滤网和板式中效过滤网,一般最常用的主要以袋式中效过滤网为主。

中效过滤网


一 袋式中效过滤网主要用于中央空调和集中送风系统,可用于空调系统的中级过滤,以保护系统中下一级过滤器和系统本身,在对空气净化洁净度要求不严格的场所,经中效过滤网处理后的空气可直接送至用户。铝框袋式过滤器采用优质合成纤维或进口玻璃纤维为滤材,铝合金型材外框,内部喷塑冷拔丝支撑架。


袋式中效过滤网滤袋的缝制保留弹性以适应过滤时的各种可能情形。另外,为了防止任何气漏的情形发生,所有滤袋针孔接以热熔胶黏合,此袋形滤网能在维持良好的过滤效果同时保时低压损。袋式中效过滤网有效过滤面积大,容尘量大,阻力小,通风量大;框架及支撑架均可重复使用,更换过滤器时仅需更换过滤袋,且方便快捷,大大降低运行成本费用。


袋式中效过滤网性能说明

过滤效率:

F5(EN779),40-60% ASHRAE 52/76

F6(EN779),60-80% ASHRAE 52/76

F7(EN779),80-90% ASHRAE 52/76

F8/9(EN779),90-95% ASHRAE 52/76

防火等级:UL-2(UL 900)

耐温性:≤90℃

耐湿性:≤95% RH

建议终阻力:≤350 Pa(F7,F8/9),≤250 Pa(F5,F6)

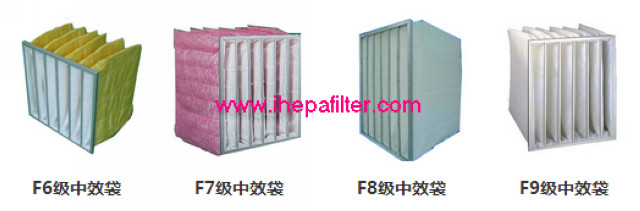

袋式中效过滤网


袋式中效过滤网特点

1)超细玻璃纤维熔喷滤料-其纤维细(直径0.5-5um)、数量多且结构蓬松,与其它同类产品相比效率高、阻力低、寿命长。滤料出风面的化纤保护衬有效的避免滤料易损和纤维渗漏。

2)优化的“V”型滤袋结构-渐变线距的锋刃技术保证每个小袋为均匀一致的“v“型通道结构。这种结构使进入袋中的空气均匀透过整个滤料层,保证了所有滤料被充分利用,从而进一步改善了过滤效率,降低了空气阻力,延长了使用寿命。

3)美国UL-2防火等级--玻纤袋式过滤器的标准防火等级为国际UL-2级,能满足绝大多数场合的需要。对于某些特殊场合,峰旋公司也可提供符合UL-1级的Hi-Flo过滤器。

4) TUV国际环境与健康认证和第三方权威机构VTT测试-严格依照EN 779和Eurovent 4/9标准。


二 板式中效过滤网:一般由耐洗的针剌微孔涤纶滤料沿细杆折叠式填充在喷塑处理的冷轧板框体内制成,滤料厚度15毫米,面积为迎风面积的12倍,因而迎面风速更快,容尘量更大。滤材可冲洗反复使用,用于新风的初级过滤。该过滤器两侧均有法兰,通过软连接变径直接串联在通风管道中,便于取出。额定工作状态时迎面风速2.5米/秒,阻力9毫米水柱,对直径5μ以上尘埃计数效率90%。


中效过滤网应用领域

1)空调系统的二级过滤、电子、精密仪表、机械、冶金、化工、纺织、医药、食品、喷涂等行业的空气净化过滤。

2)高效过滤器的前置过滤器,空气洁净系统中的中级过滤器。具体见下表

平均效率

滤材颜色

重量法

用途

90-95%

黄色

99%

精密电子工业、国防工厂、无菌室、无菌厂房

80-85%

粉红色

98%

石化工业、塑料工业、制药厂、

食品厂、涂装厂、电子厂、医院、实验室

60-65%

绿色

97%

喷漆车室、学校、电脑房

40-45%

橘色

96%

商业大楼、剧院、车站、航空站

30-35%

白色

92%

中效过滤网之前置过滤器

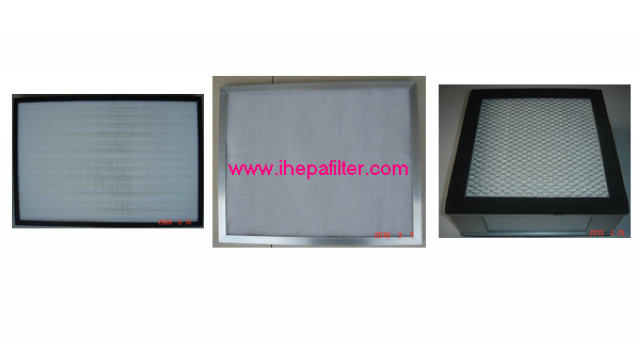

板式中效过滤网


中效过滤网技术参数说明

类别

外形尺村
宽×高×深(mm)

袋数

额定风量(m3/h)

初阻力(pa)

终阻力(pa)

效率(级)%EN779

材料外框

滤料

袋式中效过滤网F9

595×595×600

8

3000

120

250

97-98

F9

铝合金

F9级无纺布白色

595×495×600

8

2500

595×595×600

6

2500

595×495×600

6

2000

595×295×600

3

1000

495×295×600

3

800

495×495×600

5

1500

袋式中效过滤网F8

595×595×600

8

3400

120

260

90-95

F8

铝合金

F8级无纺布淡黄色

595×495×600

8

2900

595×595×600

6

2800

595×495×600

6

2500

595×295×600

3

1100

495×295×600

3

900

495×495×600

5

1800

袋式中效过滤网F7

595×595×600

8

3800

110

260

80-85

F7

铝合金

F7级无纺布紫红色

595×495×600

8

3200

595×595×600

6

3200

595×495×600

6

2700

595×295×600

3

1300

495×295×600

3

1000

495×495×600

5

2200

袋式中效过滤网F6

595×595×600

8

4200

55

230

60-70

F6

铝合金

F6级无纺布桔红色

595×495×600

8

3600

595×595×600

6

3500

595×495×600

6

3000

595×295×600

3

1500

495×295×600

3

1200

495×495×600

5

2500

框式折叠型中效过滤网F9

1200×600×46

4000

130

250

97-98

F9

铝合金

PET

915×484×46

2500

595×595×46

2000

595×495×46

1600

495×495×46

1200

595×292×46

1000

495×295×46

800

注:中效过滤网可根据用户需求非标定制!
