初效过滤网主要分为:板式初效过滤网、可清洗初效过滤网、袋式初效过滤网、尼龙初效过滤网、金属初效过滤网及耐高温初效过滤网,一般的空调预过滤都采用板式初效过滤网,家用空调则大部分配置尼龙初效过滤网。

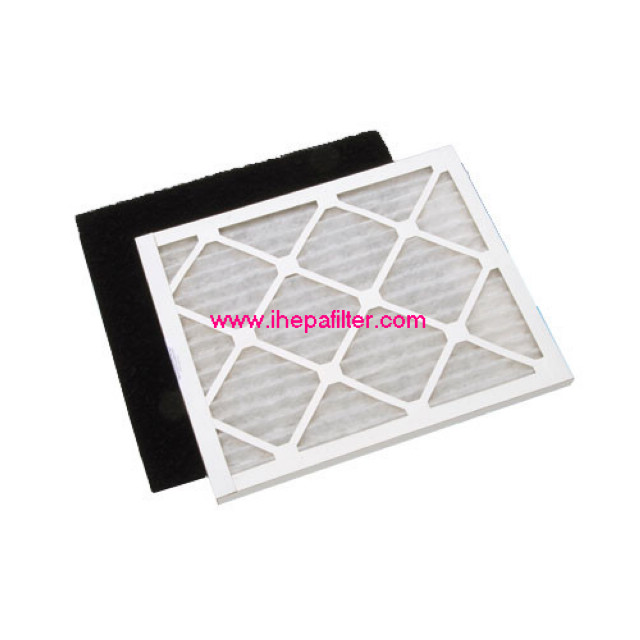

一 板式初效过滤网介绍
板式初效过滤网主要由耐冲洗的针刺微孔涤纶纤维料衬以金属网格折叠式填充在镀锌铁板框体内制成,滤材厚度12毫米,面积为迎风面积的3-4倍,因而迎面风速较高,容尘量较大。滤料耐冲洗,可反复使用。广泛用于一般通风过滤或新风的初级过滤
板式初效过滤网产品特性
1)外框坚固可拆卸:采用坚固的板式铝合金框架,配以铝合金角,结构坚固平稳,确保过滤器在较差的工作环境下亦不至于变形或损坏,外框采用可拆卸设计,方便更换滤料以达到框架重复利用的目的。
2)轻便的板式结构,优质的聚酯合成纤维过滤材料,初阻力低,防火性好。
3)过滤网加强筋,进一步增强了过滤器的坚固性。同时,均衡的间距及双重加强筋设计确保过滤网的等高褶形,从而过滤器能在阻力最小的时候达到最大的容尘量。
4)滤料采用优质聚酯合成纤维,可多次清洗再利用,使用寿命长,蓬松渐密的纤维结构,保证了较高的聚尘率及较大的容尘量,有效延长其后端中效过滤器的使用寿命。
5)阻力低、防火性好。
6)有1英寸(20,25mm),2英寸(46mm)和4英寸(96mm)不同厚度可供选择,1英寸采用平板式结构,2英寸和4英寸均采用褶形结构。
7)可选择过滤等级:G2,G3,G4,F5(EN779)
8)有可换式和可清洗式以供选择。
板式初效过滤网用途
1、办公楼、会议室、医院、商场、体育馆、机场等大型民用建筑通风空调系统。
2、普通工业厂房的集中通风空调系统的预过滤。。
3、洁净室的集中通风空调系统的预过滤。
二 可清洗初效过滤网介绍
可清洗初效过滤网配置
滤料为抗湿性100%人造纤维滤材制成;
滤网制成V字型,给予气流提供最大过滤面积,采用特殊的工艺使滤网间保持一定距离;
外框可依需求做成镀锌铁框或铝框;
滤料可清洗,反复使用,经济节约成本;
滤料为缠绕式,过滤面积增大,容尘量较高,使用寿命较长;
外框为铁或铝嗔金外框,内骨架为钢铁焊接结构,外型美观,结构稳固,可作可拆卸外框设计。
可清洗初效过滤网特点
1、特点:重量轻,通用性好,过滤面积大;初阻力低;容尘量高;容尘量,经济适用。
2、用途:中央空调和集中通风系统粗尘过滤,燃气轮机与空压机进风预过滤,洁净室回风过滤和高效过滤装置预过滤。
3、框架:铝、镀锌框、纸框。
4、滤料:合成纤维。
5、厚度:有1”、2”、3”、5”四种尺寸。
6、保护网:铝网或不锈钢。
7、EN779级别:G2、G3、G4、F5
8、DIN53438阻燃标准:F1
9、平均计重效率:92%
10、EUROVENT4/5级别:EU3、EU4、EU5
11、终阻力:(建议)50Pa-(最大)400Pa
12、最大风量:额定风量的125%。
13、耐温:70。C。
初效过滤网技术参数
效率 Efficiency |
名义尺寸 Nominal Size |
实际尺寸 Actual Size |
额定风量 Rated Airflow m3/h |
G2 |
12×24×2 |
290×595×46 |
1700 |
G2 |
24×24×2 |
595×595×46 |
3400 |
G2 |
12×24×4 |
290×595×96 |
1700 |
G2 |
24×24×4 |
595×595×96 |
3400 |
G3 |
12×24×1 |
290×595×20 |
1700 |
G3 |
24×24×1 |
595×595×20 |
3400 |
G3 |
12×24×2 |
290×595×46 |
1700 |
G3 |
24×24×2 |
595×595×46 |
3400 |
G3 |
12×24×4 |
290×595×96 |
1700 |
G3 |
24×24×4 |
595×595×96 |
3400 |
G4 |
12×24×1 |
290×595×20 |
1700 |
G4 |
24×24×1 |
595×595×20 |
3400 |
G4 |
12×24×2 |
290×595×46 |
1700 |
G4 |
24×24×2 |
595×595×46 |
3400 |
G4 |
12×24×4 |
290×595×96 |
1700 |
G4 |
24×24×4 |
595×595×96 |
3400 |
F5 |
12×24×1 |
290×595×20 |
1700 |
F5 |
24×24×1 |
595×595×20 |
3400 |
F5 |
12×24×2 |
290×595×46 |
1700 |
F5 |
24×24×2 |
595×595×46 |
3400 |
F5 |
12×24×4 |
290×595×96 |
1700 |
F5 |
24×24×4 |
595×595×96 |
3400 |
注:初效过滤网(粗效过滤网)可根据用户要求非标订制。
